La microscopie électronique à balayage (MEB) permet de déterminer l’arrangement minéralogique, la porosité, les déformations, la composition chimique des divers minéraux constitutifs d’une roche à l’échelle du micromètre ou moins. Sous certaines conditions de préparation des échantillons, il est également possible d’effectuer des analyses cristallographiques sur les minéraux.
Page contents
Equipements

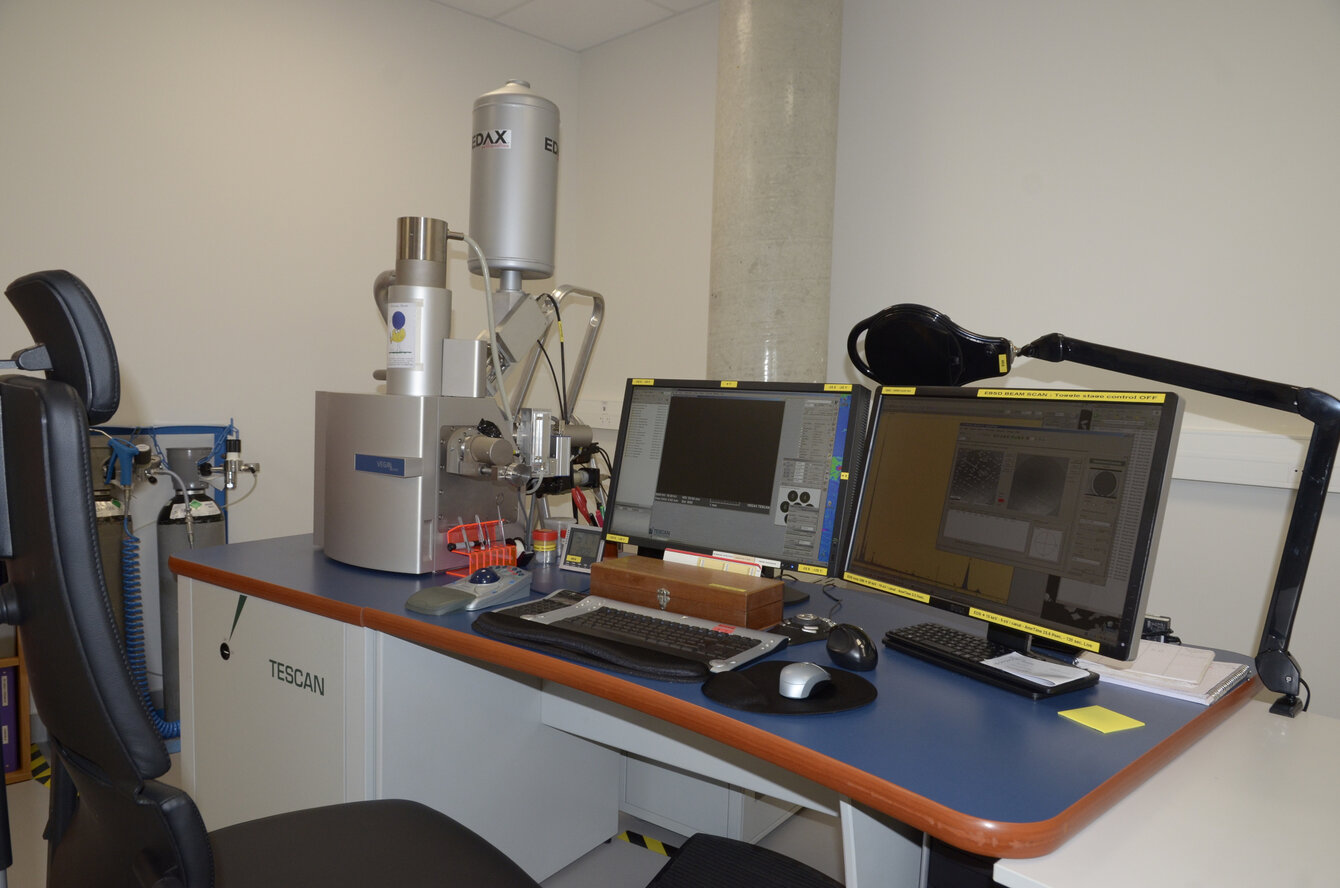

Microscope électronique à balayage TESCAN Véga 2 XMU (low vacuum), équipé d’un système de microanalyse X (EDS) et de diffraction des électrons rétrodiffusés (EBSD) EDAX PEGASUS. Porte-objets spécifiques pour lames minces et sections polies conçus au laboratoire.
Programme de simulation des interactions électrons-matière SAMx Hurricane et Small World Electron Flight Simulator.

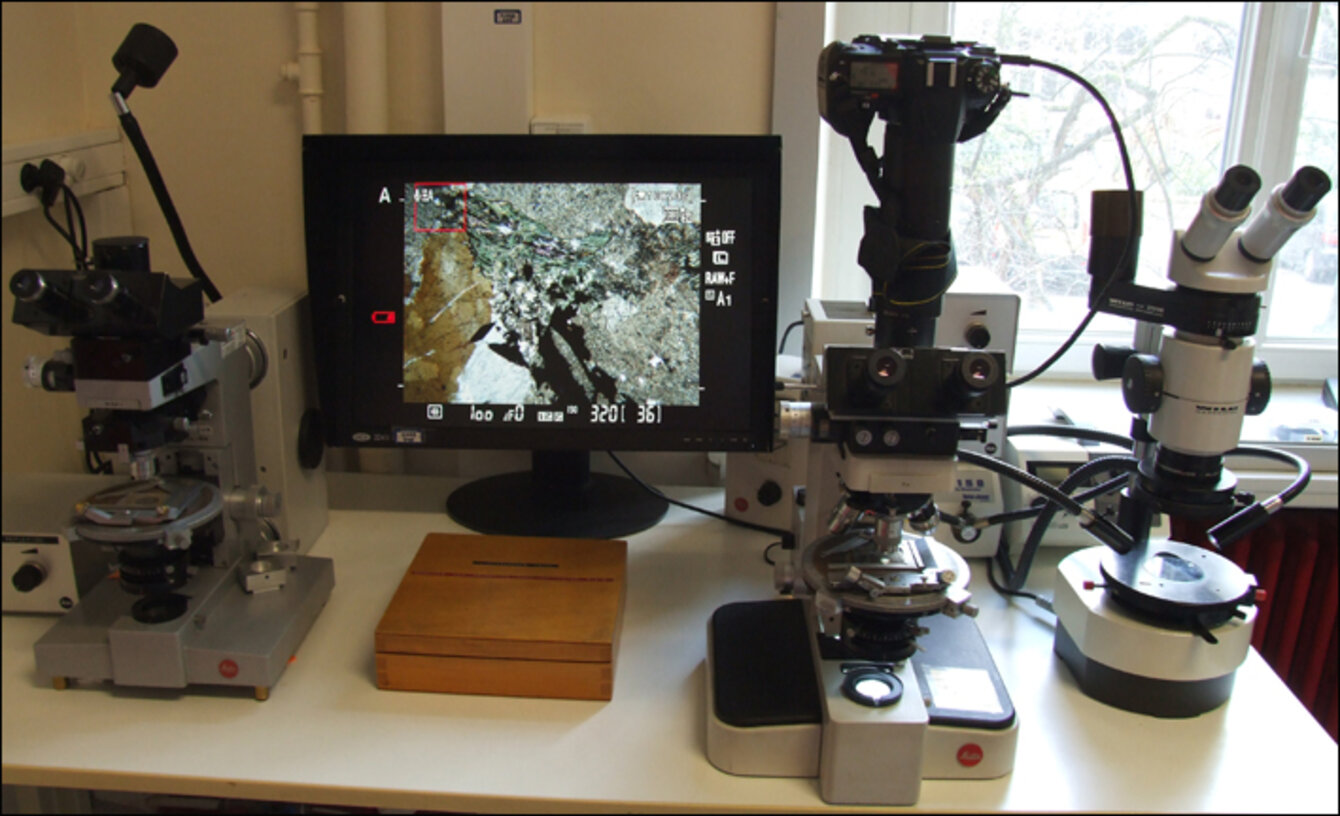

Microscopes optiques
Deux microscopes optiques polarisant :
LEITZ Orthoplan (lumière transmise uniquement) et LEITZ Ortholux II POL-BK (lumière transmise et réfléchie).
Une loupe binoculaire WILD M8 (polarisation, éclairage champ clair/champ sombre ; éclairage annulaire SCHOTT KL1500LCD + éclairage col de cygne à 2 branches DOLAN-JENNER MI-150).
Possibilité d’adjoindre à ces microscopes un appareil photo numérique NIKON D7000.
Une loupe binoculaire BAUSCH&LOMB StereoZoom 4 (Lumière transmise + éclairage col de cygne à 2 branches DOLAN-JENNER MI-150).
Moyens de préparation
Inclusion d’échantillons en résine époxyde à froid
Scie de précision rapide (100-950 t/mn), BUEHLER Isomet 1000
Polisseuse BUEHLER Beta Vector à tête motorisée automatique
Une étuve, un agitateur magnétique chauffant ainsi qu'un agitateur mécanique complètent la liste des dispositifs destinés à la préparation des échantillons.
Métalliseurs
Évaporateur à tresse de carbone à vide élevé BALZERS MED 010 Turbo
Appareil de pulvérisation cathodique haute résolution CRESSINGTON 208HR, avec porte-objets à mouvement planétaire et contrôle de l’épaisseur du dépôt de platine
Savoir faire et compétences
- Caractérisation in situ des phases minérales au cours des processus d’altération expérimentale. Analyses minéralogiques chimiques et texturales sur fragments de roches ou sur lames minces
- Analyses chimiques quantitatives sur section polies ou lames minces

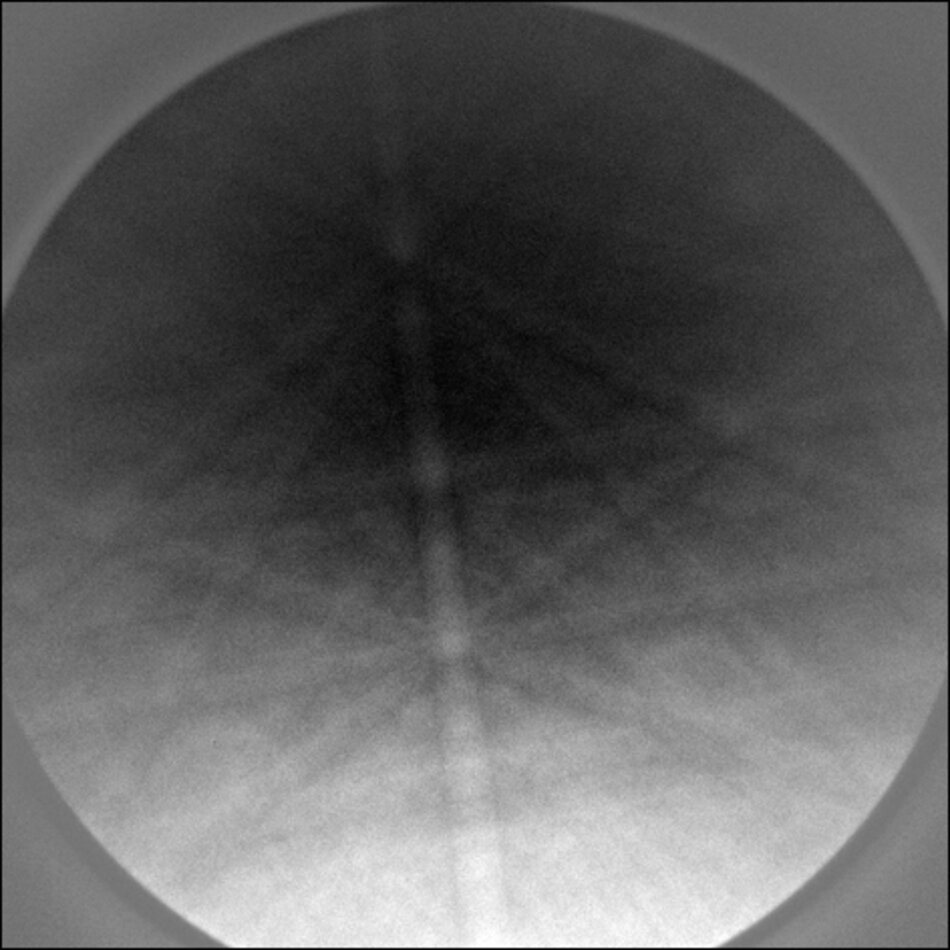

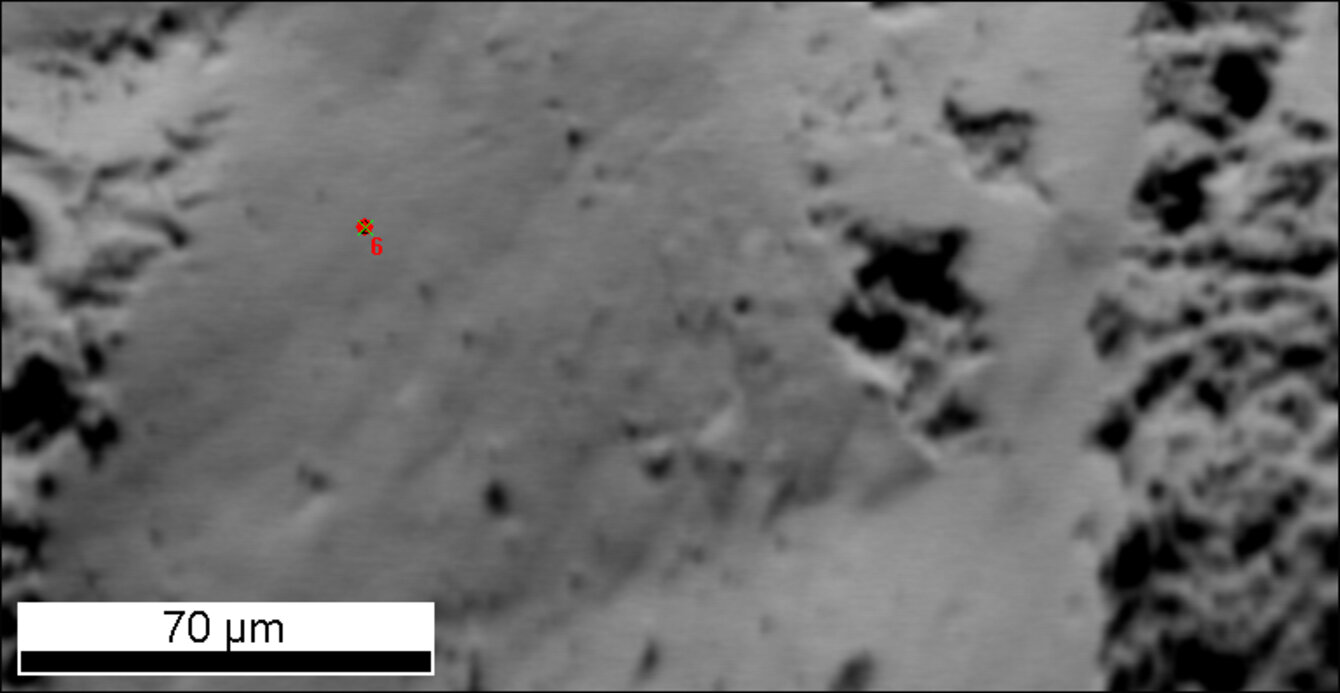

- Détermination par EBSD d’orientations cristallines réalisées sur surfaces polies ou minéraux bruts
- Contrôle par interférométrie de la rugosité de surfaces cristallines avant/après polissage et avant/après expériences de lessivage
- Analyse morphologique et chimique des populations d’argiles (après extraction de la fraction fine). Corrélation avec les analyses par diffraction des rayons X.
Liens
- Pour aller plus loin en microscopie électronique à balayage analytique : le Groupement National de Microscopie Électronique à Balayage et microAnalyses
- Une structure cristalline vous manque, et la Terre est dépeuplée. Essayez ici
- Toujours plus de cristallographie avec l’ Association Française de Cristallographie, ou le réseau "ЯÉCIPROCS"
- Microscope électronique à balayage TESCAN Véga 2 XMU, intégré au Réseau de Géochimie Expérimental Français (RéGEF CNRS - INSU)
Contact
Gilles Morvan, Ingénieur d'études CNRS
