Stylolites

Stylolites (avec légendes)

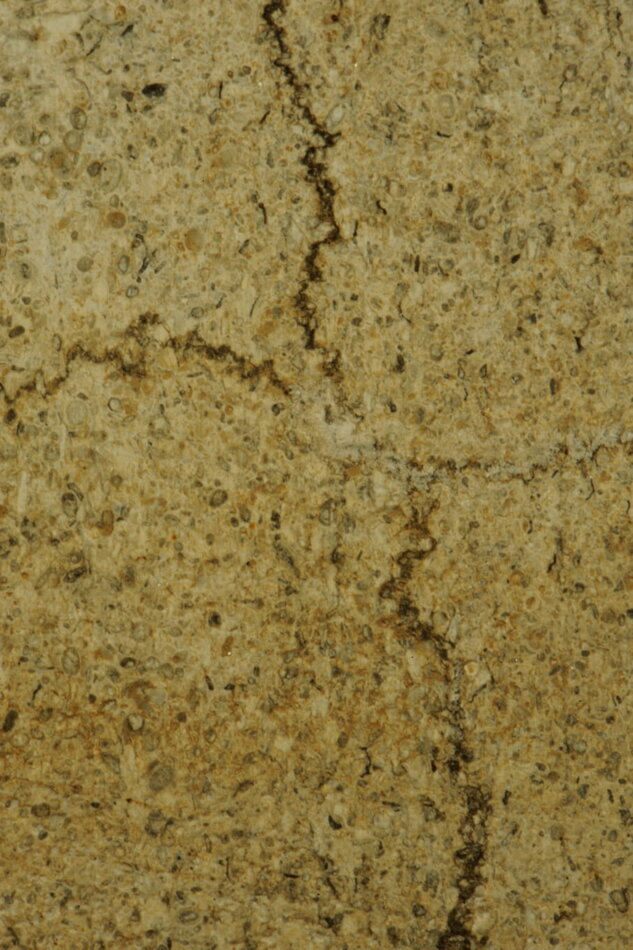

Stylolites sédimentaires horizontaux et stylolites tectoniques verticaux dans un même carbonate.
Stylolites sédimentaires horizontaux et stylolites tectoniques verticaux dans un même carbonate.

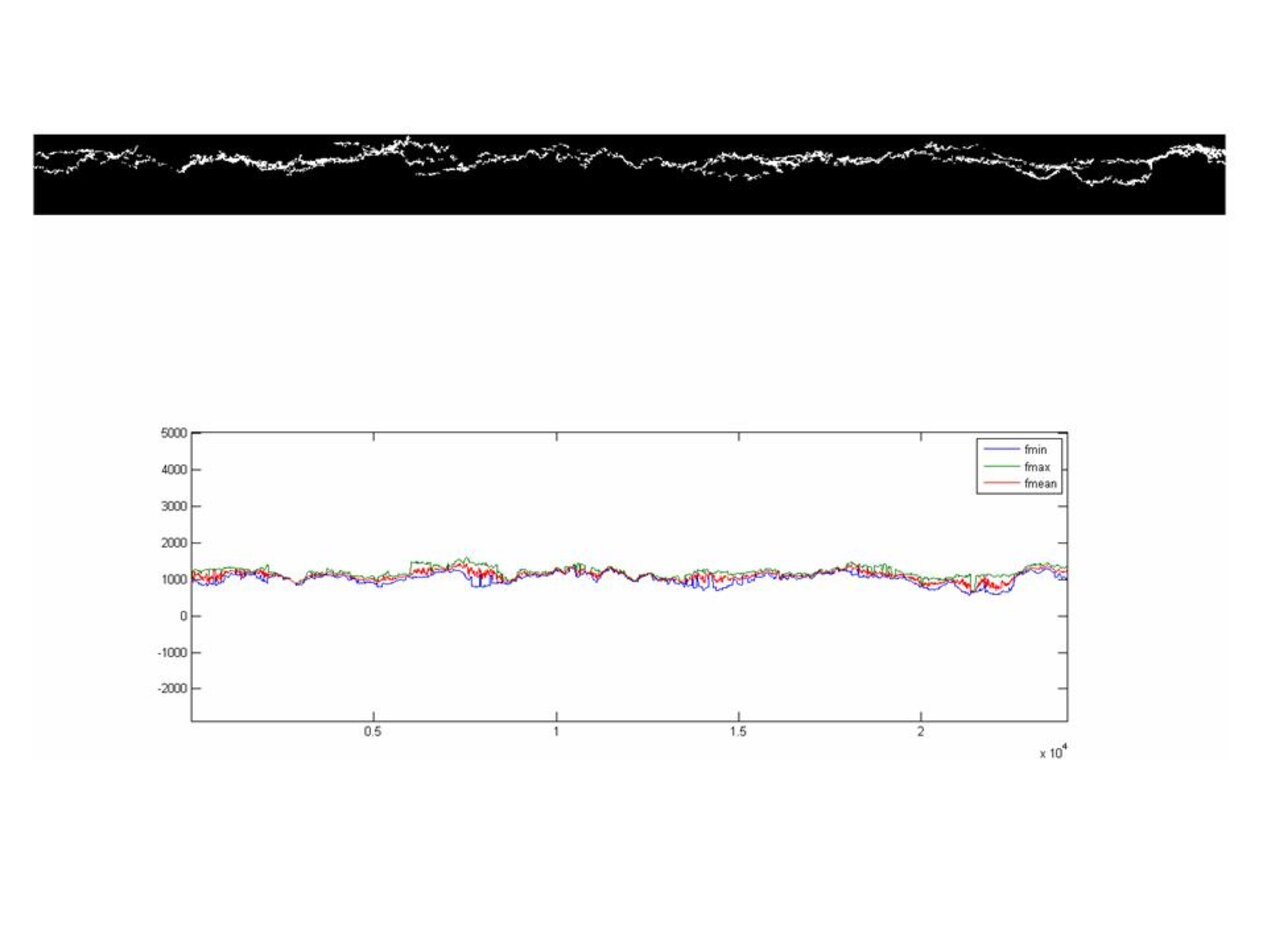

Extraction automatique par analyse d'image des bords supérieurs et inférieurs de la forme d'une stylolite.
Extraction automatique par analyse d'image des bords supérieurs et inférieurs de la forme d'une stylolite.
Réseau de stylolites dans le désert du Néguev.
Réseau de stylolites dans le désert du Néguev.
Réseau de stylolites vu par deux plans perpendiculaires.
Réseau de stylolites vu par deux plans perpendiculaires.

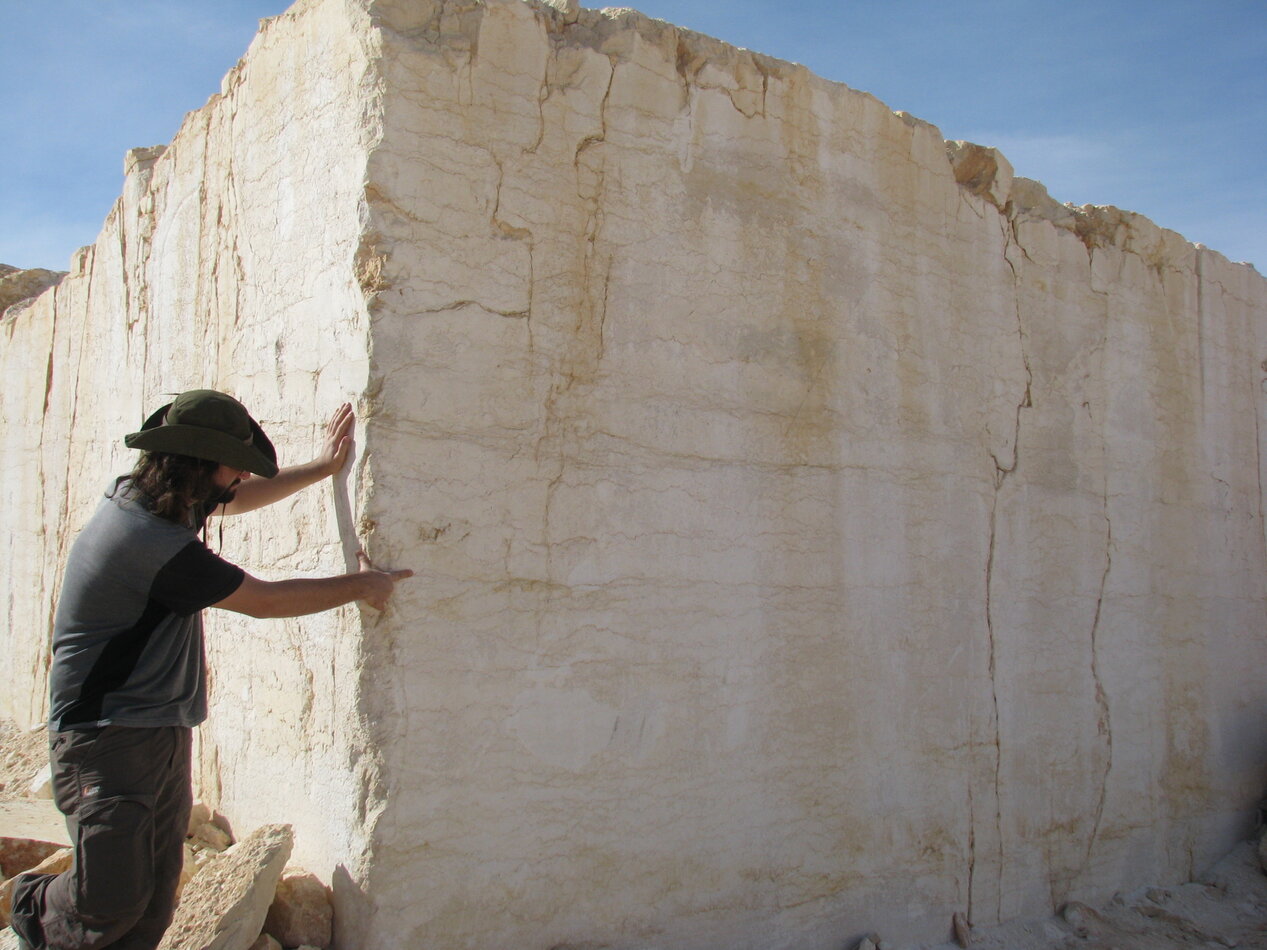

Falaises avec grandes stylolites sédimentaires.
Falaises avec grandes stylolites sédimentaires.
Précipitation
Précipitation

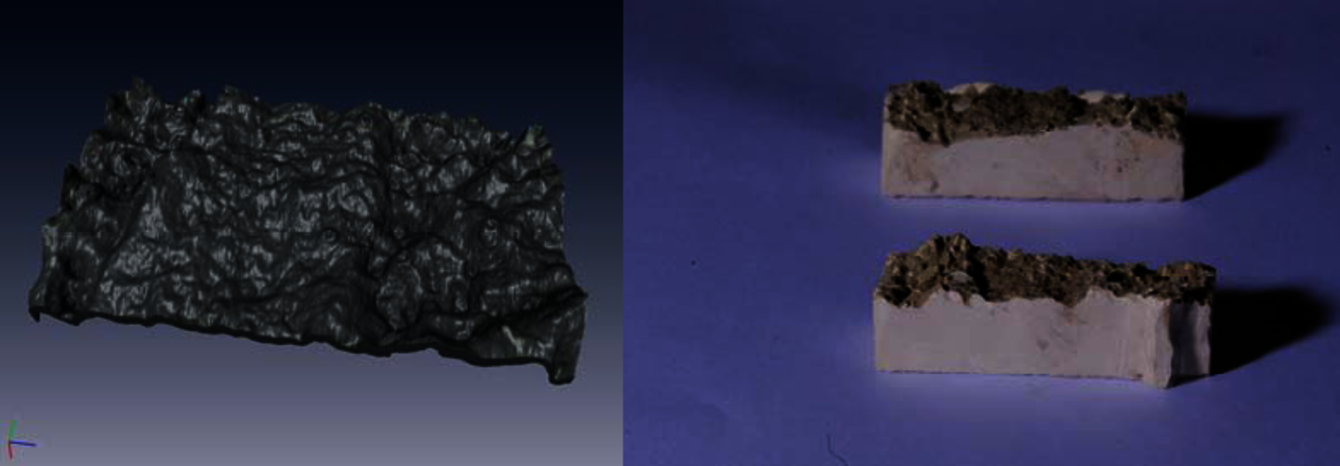

Stylolite ouverte (à droite) et vue par tomographie de rayons X de la même stylolite avant ouverture (à gauche).
Stylolite ouverte (à droite) et vue par tomographie de rayons X de la même stylolite avant ouverture (à gauche).
Présence d'une microfissure dans les insolubles accumulés dans une stlolite, par tomographie X.
Présence d'une microfissure dans les insolubles accumulés dans une stlolite, par tomographie X.
Stylolite ouverte. D'après Schmittbuhl et al, Phys Rev Lett 2004.
Stylolite ouverte. D'après Schmittbuhl et al, Phys Rev Lett 2004.
Stylolites dans les carottes de l'Underground Research Laboratory à Bure.
Stylolites dans les carottes de l'Underground Research Laboratory à Bure.
Stylolites observées à différentes profondeurs dans des carottes du bassin de Paris.
Stylolites observées à différentes profondeurs dans des carottes du bassin de Paris.
Principe de numérisation d'une coupe de roche stylolitisée.
Principe de numérisation d'une coupe de roche stylolitisée.
Echantillonnage d'une carotte dans un calcaire du bassin de Paris stylolitisé pour test de perméabilité transverse et parallèle aux stylolites.
Echantillonnage d'une carotte dans un calcaire du bassin de Paris stylolitisé pour test de perméabilité transverse et parallèle aux stylolites.
Représentation tridimensionnelle de la transformée de Fourier bidimensionnelle de la surface d'une stylolite, en échelle bilogarithmique. daprès Ebner et al., EPSL 2009. L'anisotropie de la transformée permet de remonter aux différentes composantes de la paléocontrainte.

Représentation tridimensionnelle de la transformée de Fourier bidimensionnelle de la surface d'une stylolite

Représentation tridimensionnelle de la transformée de Fourier bidimensionnelle de la surface d'une stylolite, en échelle bilogarithmique. daprès Ebner et al., EPSL 2009. L'anisotropie de la transformée permet de remonter aux différentes composantes de la paléocontrainte.

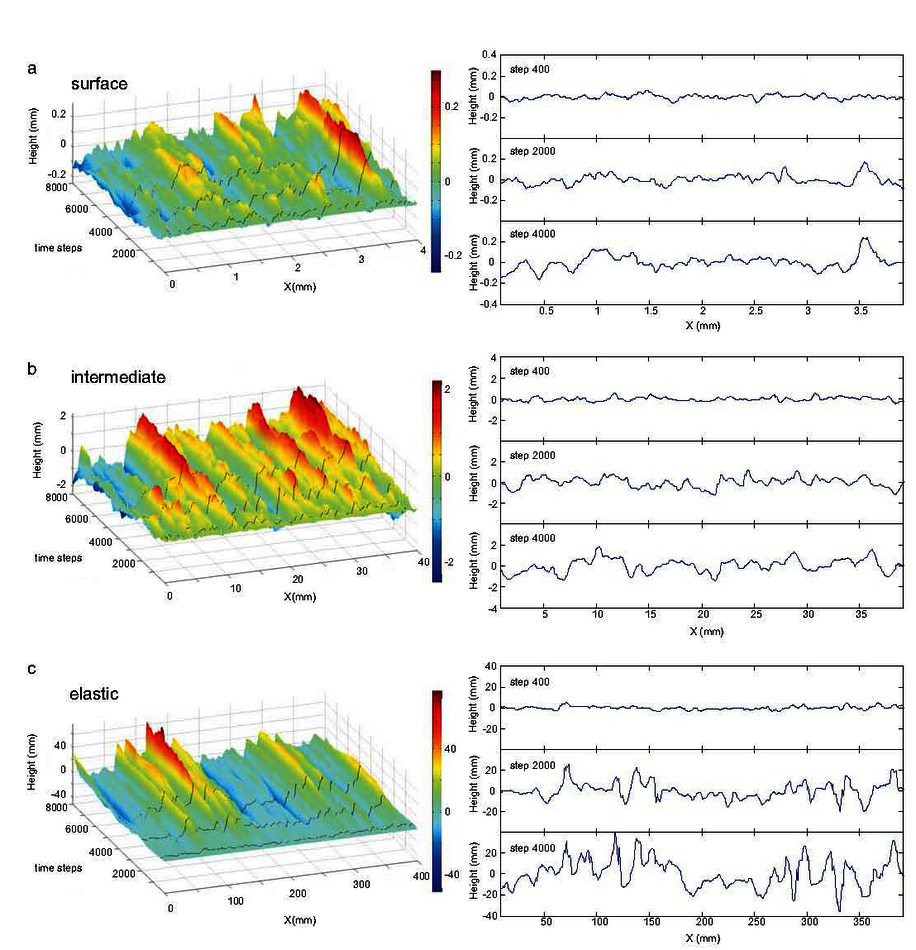

Modèle numérique de stylolitisation d'une interface initialement plane. D'après Koehn et al., EPSL 2007.
Modèle numérique de stylolitisation d'une interface initialement plane. D'après Koehn et al., EPSL 2007.

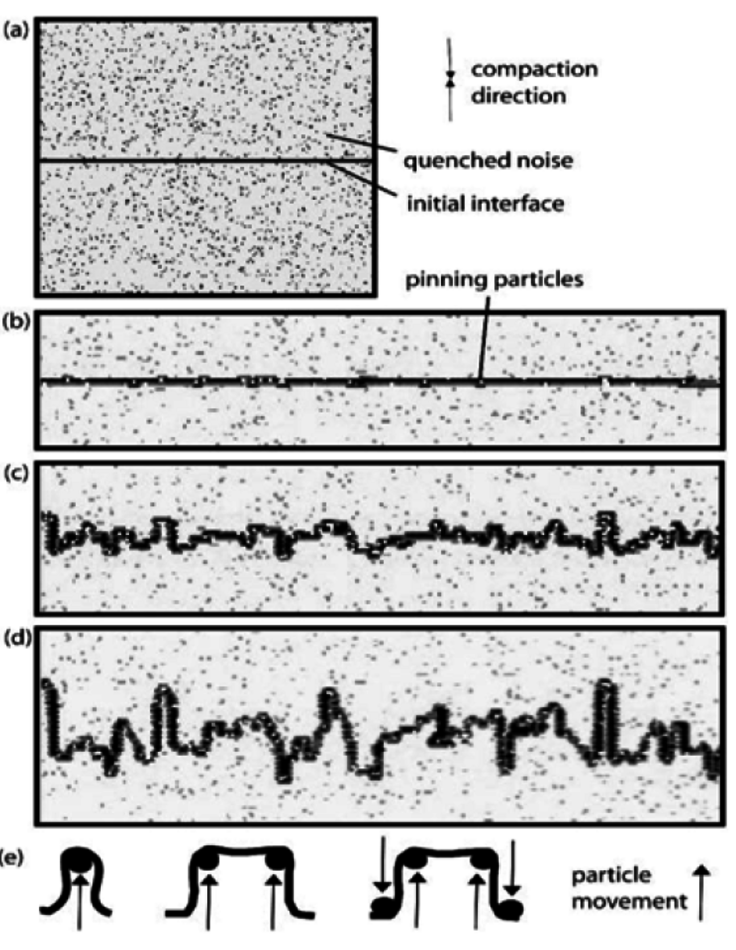

Modèle numérique de stylolitisation: principe. D'après Koehn et al., EPSL 2007.
Modèle numérique de stylolitisation: principe. D'après Koehn et al., EPSL 2007.
